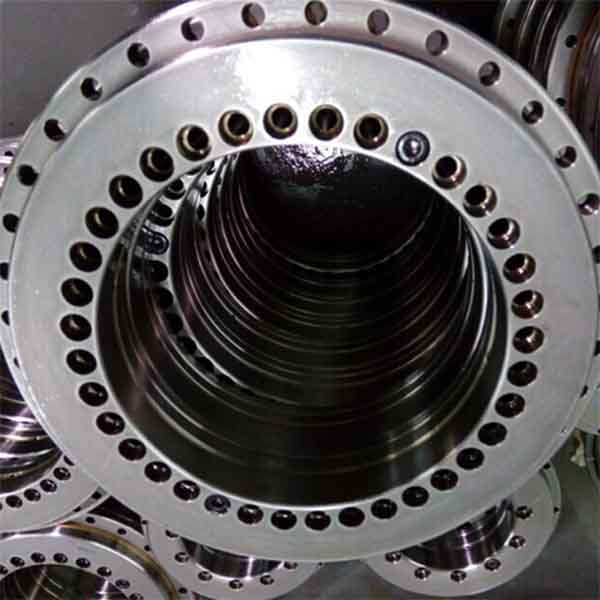

Los rodamientos de mesa giratoria YRT50 son rodamientos de alta precisión, listos para montar, para aplicaciones de alta precisión con cargas combinadas. Pueden soportar cargas radiales y axiales desde ambos lados, así como también momentos de inclinación, y son particularmente adecuados para disposiciones de rodamientos con altos requisitos de precisión de funcionamiento, por ejemplo en mesas giratorias, placas frontales, cabezales de fresado y abrazaderas reversibles.
Datos del producto de rodamientos de mesa rotativa YRT50
| re | 50 mm |
|
| re | 126 mm |
|
| H | 30 mm |
|
|
| 10 | Número de agujeros de fijación en el anillo interior |
| ¡Atención! | ||
| Para la fijación de agujeros en la construcción adyacente. | ||
| Tenga en cuenta la inclinación de los orificios de los rodamientos. | ||
|
| 12 | Número de orificios de fijación en el anillo exterior |
| ¡Atención! | ||
| Para la fijación de agujeros en la construcción adyacente. | ||
| Tenga en cuenta la inclinación de los orificios de los rodamientos. | ||
|
| 2 | Número de tornillos de retención |
| 1) |
| Tornillos de retención |
| una | - | Orificios de fijación en el anillo interior |
| do | 10 mm |
|
| D1 max | 105 mm |
|
| d1 | 5,6 mm | Orificios de fijación en el anillo interior |
| d2 | - | Orificios de fijación en el anillo interior |
| d3 | 5,6 mm | Orificios de fijación en el anillo exterior |
| sol | - | Hilo de extraccion |
| H1 | 20 mm |
|
| H2 | 10 mm |
|
| J | 63 mm | Orificios de fijación en el anillo interior |
| J1 | 116 mm | Orificios de fijación en el anillo exterior |
| t | 12 X 30 ° | Cantidad de pasos X ángulo de pasos |
| Incluye tornillos de retención y roscas de extracción. | ||
| metro | 1,6 kg | Masa |
| MAMÁ | 8,5 Nm | Tornillo de apriete |
|
| ||
| Par de apriete para tornillos según DIN 912, grado 10.9. | ||
| California | 56000 N | Capacidad de carga dinámica básica, axial |
| C0a | 280000 N | Capacidad de carga estática básica, axial |
| Cr | 28500 N | Capacidad de carga dinámica básica, radial |
| C0r | 49500 N | Capacidad de carga estática básica, radial |
| nG | 440 1 / min | Limitando la velocidad |
| Para altas duraciones de operación o operación continua, por favor contáctenos. | ||
| LMR | 2,5 Nm | Par de fricción del rodamiento |
| California | 1300 N / µm | Rigidez axial de la posición del rodamiento. |
| Valores de rigidez teniendo en cuenta el conjunto de elementos rodantes, la rigidez de los anillos de rodamiento y las conexiones de tornillo. | ||
| crL | 1100 N / µm | Rigidez radial de la posición del rodamiento. |
| Valores de rigidez teniendo en cuenta el conjunto de elementos rodantes, la rigidez de los anillos de rodamiento y las conexiones de los tornillos. | ||
| ckL | 1250 Nm / mrad | Rigidez de inclinación de la posición del rodamiento |
| Valores de rigidez teniendo en cuenta el conjunto de elementos rodantes, la rigidez de los anillos de rodamiento y las conexiones de los tornillos. | ||
| California | 6200 N / µm | Rigidez axial del conjunto de elementos rodantes. |
| crL | 1500 N / µm | Rigidez radial del conjunto de elementos rodantes. |
| ckL | 5900 Nm / mrad | Rigidez de inclinación del conjunto de elementos rodantes |
